住宅のリフォームを成功させるためには、正確な図面の用意が必要不可欠です。しかし「どんな平面図が必要なのか」「設計事務所に依頼すべきか」「無料ソフトで自作できるのか」と迷う方も多いのではないでしょうか。特に、中古住宅やマンションをリノベーションする場合、既存の建物構造や設備配置を把握しないまま施工を進めると、大きな施工トラブルや追加工事費用が発生するリスクがあります。

国土交通省の発表によると、リフォームにおけるトラブルの約30％は図面作成や設計ミスに起因していることがわかっています。たった一枚の間取り図や伏図の不備が、大きな損失に繋がる可能性もあるのです。逆に、事前にパースや展開図を正確に用意し、寸法や建具、天井の高さなどを細かくチェックできていれば、施工会社との認識違いを防ぎ、スムーズなリフォーム計画が立てられます。

この記事では、一級建築士や設計事務所に依頼する場合の費用感や、初心者でも挑戦できる間取り図作成アプリの活用法まで、リフォーム図面を効率的に用意するための全ノウハウを徹底解説します。

リフォームに図面が必要な理由とは？

図面がもたらすリフォーム成功率の向上

リフォームを成功させるためには、事前準備の段階でどれだけ正確な情報を集め、共有できるかが重要なポイントとなります。その中でも「図面の有無」は、リフォーム全体の質を大きく左右する要素です。図面は単なる設計情報ではなく、リフォームにおける意思疎通の土台であり、工事の精度を左右する道標となります。

図面があることで、まず施工ミスの防止が可能になります。リフォームでは既存建物の構造を把握したうえで新たな設計を加える必要があるため、壁の中の配管や電気配線、梁の位置などを把握しておかなければなりません。図面が存在すれば、こうした見えない部分の情報も正確に把握でき、無駄な破壊や追加工事を防ぐことができます。これにより、施工コストの増加リスクも抑制できます。

さらに、施主と施工業者とのイメージ共有にも大きな役割を果たします。図面をもとに具体的な話し合いができるため、口頭だけでは伝わりづらい細部のデザインや機能面に至るまで共通認識を持つことができます。これによって、施工後の「思っていたのと違う」といったトラブルを未然に防ぐ効果が期待できます。

また、工事中に発生する予期せぬ事態への柔軟な対応にも寄与します。たとえば、既存建物に想定外の劣化や改修が必要になった場合でも、図面があれば現状を正確に把握した上で迅速なプラン変更が可能となり、工期の遅れを最小限に抑えることができます。

図面を持つメリットを一覧化すると、以下のとおりです。

項目	図面がある場合	図面がない場合
施工ミスの防止	正確な位置把握により防止可能	見えない箇所のミスリスク増大
イメージの共有	デザインや機能面の共通認識が取れる	認識違いによるトラブル発生リスク
追加工事リスク	配管・配線情報把握で最小限にできる	不測の工事追加でコスト増大
変更対応の柔軟さ	現状把握により柔軟かつ早急に対応可能	変更に時間と追加費用がかかる
コスト・時間の最適化	無駄な工事削減によるコスト圧縮・工期短縮	無計画な追加工事によりコスト膨張・遅延

このように、リフォームにおける図面の存在は、単なる設計資料にとどまらず、成功確率を飛躍的に高める「必須アイテム」といえます。これからリフォームを検討している方は、可能な限り詳細な図面を用意し、専門家と共有することをおすすめします。

図面なしで起こるトラブル事例

リフォームにおいて図面がない場合、想像以上に深刻なトラブルが発生するリスクが高まります。実際に数多く報告されているトラブル事例から、その重要性を改めて認識する必要があります。

まず、工事ミスの頻発が挙げられます。図面が存在しない場合、職人は壁の中や床下の状況を「推測」しながら工事を進めることになり、配管や電気配線を誤って破損するケースが多発します。これにより、配線の断線による電気トラブルや、給排水管の破損による水漏れ事故が起きるリスクが大幅に高まります。

次に問題となるのが、設計通りにリフォームが進まない事態です。図面なしでリフォームプランを進めると、壁や柱の位置が施工前に想定していたものと異なる場合があり、希望していた間取り変更や設備設置が不可能になることがあります。こうした設計ミスは、施主側にとって大きな精神的ストレスとなるだけでなく、追加費用の発生という金銭的負担にも直結します。

代表的なトラブル例をまとめると、以下のようになります。

トラブル内容	発生原因	影響
配線・配管破損	見えない構造を推測で施工した結果	追加工事費用・工期延長
設計通りにリフォームできない	現場とプランが一致しなかった	希望通りの仕上がりにならない
追加費用発生	想定外の作業が発生	費用オーバー
工期遅延	途中で新たな問題が発覚し、設計や工事を変更	引っ越し延期など生活に支障

リフォーム図面の種類と役割

平面図・立面図・断面図の違いと重要性

リフォームを検討する際、平面図・立面図・断面図という3つの図面は、計画の正確性と完成度を高めるために不可欠な資料です。それぞれの図面には異なる役割があり、工事の精度や施工後の満足度に大きく影響します。ここでは、それぞれの図面の違いや活用のポイント、リフォームにおける具体的な重要性について詳しく解説します。

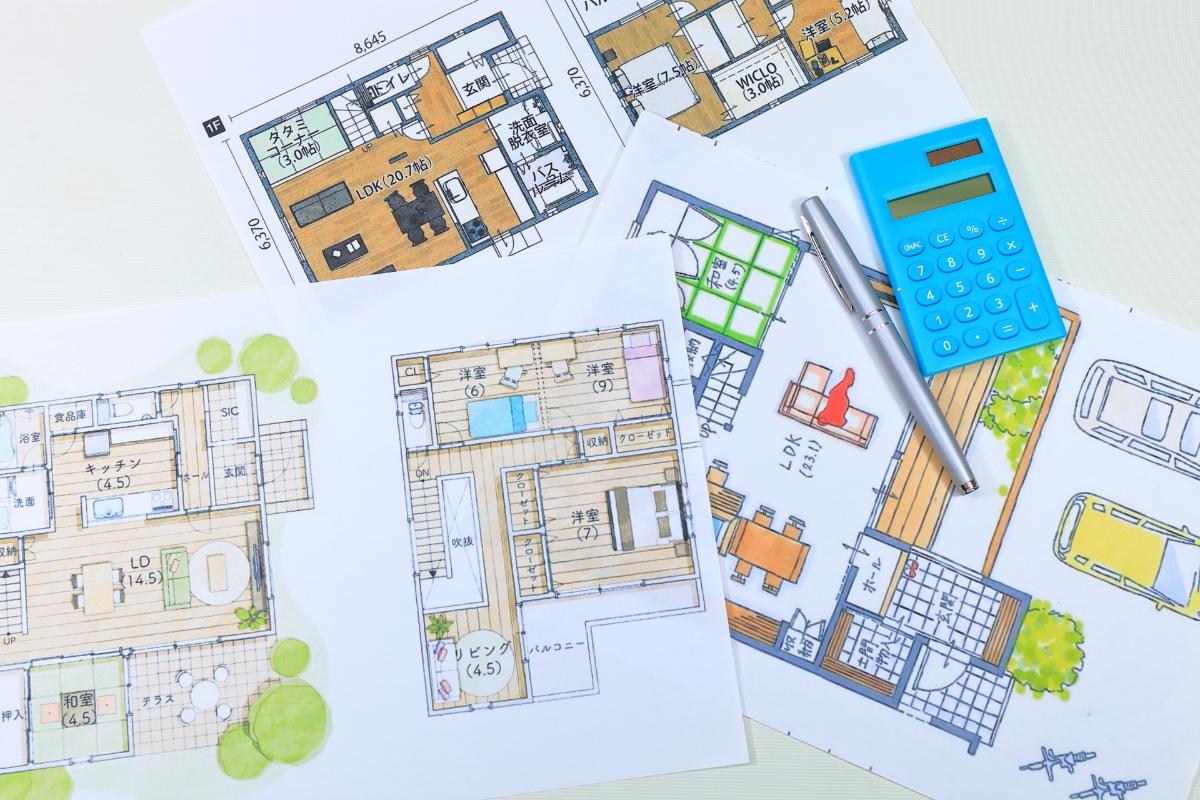

まず、平面図とは、建物を真上から見た状態を示す図面で、間取りや各部屋の位置関係、壁やドア、窓、家具の配置などを示します。設計図の基本となる図面であり、寸法や動線、空間構成を把握するために重要です。例えば、キッチンのリフォームを行う場合、シンク・コンロ・冷蔵庫の配置によって使い勝手が大きく変わるため、平面図での動線確認が欠かせません。

次に立面図は、建物を正面や側面から見た外観の図面で、外壁の仕上げ、高さ、開口部（窓やドア）の位置、屋根の形状などがわかります。例えば、外壁の塗装や断熱改修を計画する際には、立面図が必要です。外観イメージや日照条件の検討にも役立つため、近隣との景観調和を考慮する場面でも重宝されます。

そして断面図は、建物を垂直方向に切った状態を表現した図面で、床・天井・屋根の構造、天井高、階段の傾斜、配管の通り道など内部構造を把握するのに適しています。断熱材の有無や高さ制限、構造強度の検討には断面図が必須となるため、耐震補強やスケルトンリフォームでは非常に重視されます。

以下の表で、それぞれの図面の概要と用途を比較してみましょう。

図面の種類	主な内容	主な用途
平面図	間取り、寸法、動線	内部の配置設計、家具配置、機能動線
立面図	外観、高さ、窓・ドアの配置	外装デザイン、採光、外壁改修
断面図	天井高、構造、配管の通り道	耐震補強、配管計画、空間ボリューム確認

リフォームにおいて、これらの図面が揃っていることで、依頼者と施工業者の間で完成イメージを正確に共有できるため、施工ミスやイメージ違いによるトラブルの回避にもつながります。また、建具の開閉や家具の設置位置、電気配線や給排水設備の設計においても、図面は必須の資料といえるでしょう。

さらに、図面は法的な申請や、ローン審査時の資料提出にも活用されることがあるため、制度的にも重要な意味を持ちます。特に中古住宅の購入に伴うリフォームでは、既存の図面がないケースも多く、その場合は測量・図面作成が別途必要となります。

これらの理由から、図面の種類とそれぞれの役割を理解し、適切に活用することがリフォーム成功への第一歩であると言えるのです。

リノベーション特有の「既存図面」と「改修後図面」

リノベーションの現場では、「既存図面（現況図）」と「改修後図面（計画図）」の両方が重要な役割を果たします。これらは一般的な新築や単純な模様替えリフォームとは異なる、リノベーション特有の視点を含んでいます。

まず「既存図面」とは、現時点の住宅の状態を正確に反映した図面のことを指します。築年数が経過した中古住宅やマンションの場合、過去の竣工図面が残っていない、あるいは現況と食い違っているケースが少なくありません。このため、建物の寸法や設備の位置、構造の把握を目的として、現地調査を基に新たに作成することが一般的です。特に建築図面が古い、または間取りが変更された住宅では、必ず最新の現況調査を行ってから「既存図面」を作成する必要があります。

一方「改修後図面」は、リノベーション完成後の状態を示す未来予想の図面です。設計者が施主の要望やライフスタイルに基づいて、新しいレイアウトや設備計画を反映しながら作成します。この改修後図面では、将来の使用シーンや動線、収納計画、自然採光の確保など、実際の生活に直結する要素が盛り込まれます。

リフォーム図面の作成方法

専門家（設計士・工務店）へ依頼する方法と費用相場

リフォームにおいて図面の作成を専門家に依頼することは、完成度の高いプランニングとスムーズな工事進行を実現するために極めて重要です。特に複雑な間取り変更や耐震補強などが必要な場合、専門知識と経験に裏打ちされた設計が不可欠です。ここでは、設計士や工務店に図面作成を依頼する方法とその費用相場について、詳しく解説いたします。

設計士や工務店に依頼するメリットとして、まず「専門的なアドバイスが受けられる」点が挙げられます。リフォーム計画段階から建築基準法に基づいた提案を受けられるため、法規違反リスクを回避できます。また、施主自身では気づきにくい住宅の構造的課題や、断熱性能、耐震性向上のための具体策をプランに反映してもらえるメリットもあります。

さらに、プロに依頼すると、施工業者や各種職人とのやりとりを円滑に進める「施工図面」もあわせて作成してもらえます。これにより、工事中のトラブルや認識違いを防ぐことができ、リフォーム全体のクオリティと満足度が高まります。

設計事務所に依頼する場合は、デザイン性や性能面にこだわったリフォームに適しており、工務店への依頼は、費用を抑えつつシンプルなリフォームを希望する場合に向いています。ただし、工務店によっては設計力に差があるため、事前に実績や施工例をよく確認することが大切です。

また、設計契約を結ぶ前に「リフォーム図面作成費用は明示されているか」「打ち合わせ回数に制限がないか」などの条件もチェックポイントとなります。追加費用が発生しないかを必ず確認しましょう。

依頼時のチェックリスト ・設計料は明確に提示されているか ・過去のリフォーム事例に満足できるか ・希望するデザインや性能に対応できるか ・法的手続き（確認申請など）が必要な場合の対応範囲 ・工事後のアフターサポート体制

これらを踏まえて、安心して図面作成を依頼できるパートナーを見極めることが、満足度の高いリフォーム成功のカギとなります。

自作図面の作り方

リフォーム図面を自作するという選択肢も、コストを抑えたい方や、自分自身でイメージを具体化したい方に人気です。現在では無料で使えるソフトやアプリが多数登場しており、初心者でも比較的簡単に図面を作成することが可能になりました。ここでは、自作図面作成の基本手順と、初心者向けツールの選び方を解説します。

まず、リフォーム用の図面を作成する際には「現況図」と「希望図（プラン図）」の2種類が必要となります。現況図では、現在の住宅の間取りや設備配置を正確に記載し、希望図ではリフォーム後のイメージを反映させた間取りを描きます。この2つを比較することで、改修の範囲や工事の規模が具体的に把握できるようになります。

自作図面作成の基本ステップ

1. 測量する：各部屋の壁長、窓・ドア位置、高さ（天井・腰窓）をメジャーなどで計測

2. 現況図を描く：方眼紙やPCソフトを使って現況間取り図を作成

3. 改修希望を反映する：変更したい箇所（壁の移動、水回りの位置変更など）を記載

4. 詳細情報を追加する：設備、仕上げ材、家具配置、配線計画なども記入

5. ソフトやアプリで清書する：最終的にデジタル化して提出用に整える


初心者におすすめの図面作成ツール

ツール名	特徴
3D住宅リフォームデザイナー2	初心者向け、立体的にリフォームイメージを確認できる
せっけい倶楽部	無料で使える、間取り図作成に特化
Roomstyler（旧Mydeco）	簡単操作で家具配置までできる3Dツール
スマホ間取り作成アプリ	外出先でも間取り図作成が可能な便利アプリ

これらのツールを活用すれば、パソコン初心者の方でも感覚的に操作しながらリフォーム図面を作成できます。特に、3D表示対応のツールは、リフォーム後のイメージを立体的に確認できるため、施工業者との打ち合わせもスムーズに進められるでしょう。

注意点として、自作図面を施工業者に提出する際は「縮尺」「寸法記載」「間取りの正確さ」を必ず確認しましょう。簡易的な手書き図でも問題ありませんが、できるだけ正確に作成しておくと、見積もりやプラン作成がスムーズになり、結果的に追加費用や工期延長のリスクも低減できます。

リフォームを成功させるためには、専門家依頼と自作図面のどちらを選んでも「正確でわかりやすい図面」を用意することが不可欠です。ご自身のリフォーム計画にあわせた最適な方法を選択しましょう。

まとめ

リフォームを成功させるためには、正確な図面の作成が欠かせません。特に住宅の間取りや建具、設備の位置を正しく把握していないと、施工中にトラブルが発生したり、追加工事による費用が膨らんだりするリスクがあります。

専門家に依頼する場合、一級建築士や設計事務所が提供する設計サービスでは、住宅全体の構造や施工計画を網羅した精緻な平面図や立面図、伏図などが作成されます。費用相場は住宅規模やリフォーム内容により異なりますが、相応のコストをかけることで、施工ミス防止やリノベーション後のイメージ違いを未然に防ぐ効果が期待できます。信頼できるプロに任せることで、より高い完成度と安心感が得られるでしょう。

一方、自作で図面を作成する場合も、近年は3Dリフォームシミュレーションアプリや間取り図作成ソフトが充実しています。特に「3D住宅リフォームデザイナー」などの無料ツールを使えば、初心者でも住宅の間取り図やイメージパースを簡単に作成でき、施工業者との打ち合わせもスムーズに進みます。ただし、寸法の正確さや建築基準法への対応など、注意すべきポイントも多く、必要に応じて専門家への相談を検討することが重要です。

リフォーム図面の正確な作成は、快適な住空間を実現するための第一歩です。放置して安易に進めてしまうと、将来的に数十万円規模の損失を招くことにもなりかねません。今回ご紹介した知識を活かし、あなたにとって最適な方法でリフォーム計画を進めてください。正しい準備が、満足のいくリノベーション成功への鍵となります。

よくある質問

Q.リフォーム図面を自作する場合、本当に無料でできるのでしょうか？
A.近年は「3D住宅リフォームデザイナー」や「間取り図作成アプリ」など、無料で使える高機能なツールが数多く登場しています。これらのソフトやアプリを活用すれば、初心者でも平面図やイメージパースを簡単に作成することが可能です。ただし、間取り図や設備配置における寸法の正確さや、建築基準法に適合しているかなど、注意が必要な点も多いため、必要に応じてプロによるチェックを受けることをおすすめします。

Q.リフォーム図面の種類にはどんなものがあり、それぞれどのような役割を果たしますか？
A.リフォームに使用される図面には、主に平面図、立面図、断面図の3種類があります。平面図は部屋や建具、設備の配置を俯瞰的に示し、施工イメージを把握するために不可欠です。立面図は建物の外観や高さ関係を示し、デザイン検討に役立ちます。断面図は建物内部の構造を垂直方向に切り取った図で、施工時の詳細な確認に使用されます。これらを組み合わせることで、施工ミス防止や費用の最適化、工事進行のスムーズ化に大きく貢献します。
